ZGFD5-Y/F/K圓形/矩形/開啟式剩余電流互感器
型號：ZGFD5-Y/F/K圓形/矩形/開啟式剩余電流互感器
品牌：浙江中貴
類別：剩余電流互感器
立即咨詢
熱線電話 0577-62717718
一、產品概述
ZGFD5-Y系列零序電流互感器，專為采集零序電流型號而設計。零序電流通常為mA級，且必須用穿芯方式，對平衡特性和線性要求較高。
本系列產品測量范圍寬，額定一次電流范圍，10mA~5A，額定二次電流范圍0~2.5mA，優異先進的制作工藝流程，保證了其準確度等級，可靠性等技術要求。
二、特點應用
可增加信號處理電路板
穿心結構，環氧樹脂澆注，穩定性好
采用高導磁鎳鋼或納米晶，線性度好，靈敏度高優異的平衡特性，并具有極強抗電磁場干擾能力
應用：
適用于電機保護，繼電保護
適用于電氣火災監控系統，小電流選線接地系統

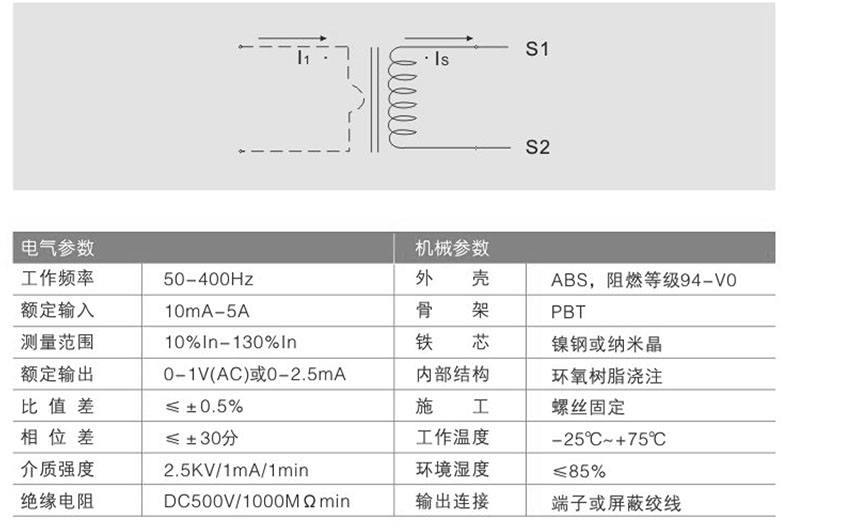

三、性能指標

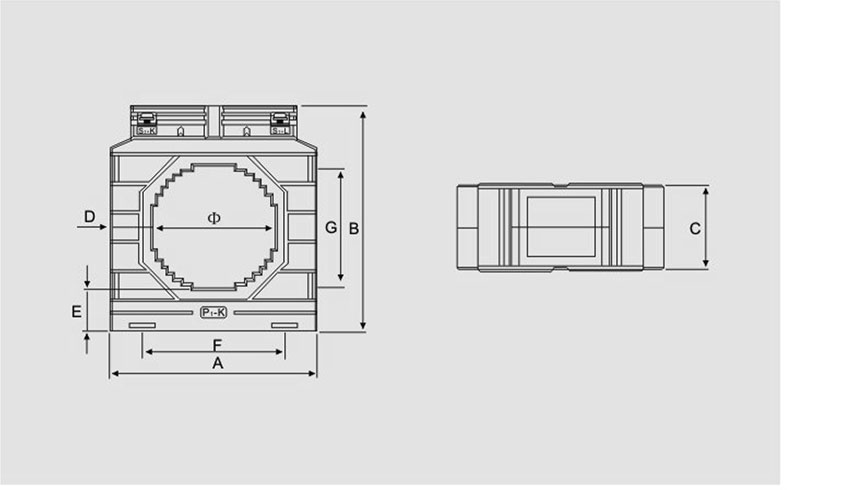

四、外形及安裝尺寸
五、規格選擇
|
規格型號 |
額定輸入 |
額定輸出 |
精度等級 |
尺寸（士1mm） |
|||||||
|
Φ |
A | B | C | D | E | F | G | ||||
|
ZGFD5-Y45 |
0-1A |
0-0.5mA |
0.2、0.5 |
49 |
88 |
93 |
45 |
19 |
19 |
60 |
48 |
|
ZGFD5-Y65 |
0-1A |
0-0.5mA |
0.2、0.5 |
65 |
110 |
119 |
45 |
23 |
23 |
76 |
62 |
|
ZGFD5-Y80 |
0-1A |
0-0.5mA |
0.2、0.5 |
80 |
133 |
143 |
45 |
27 |
27 |
99 |
77 |
|
ZGFD5-Y105 |
0-1A |
0-0.5mA |
0.2、0.5 |
105 |
159 |
168 |
45 |
27 |
27 |
126 |
93 |
|
ZGFD5-Y125 |
0-1A |
0-0.5mA |
0.2、0.5 |
125 |
188 |
199 |
45 |
32 |
32 |
149 |
123 |
|
ZGFD5-Y150 |
0-1A |
0-0.5mA |
0.2、0.5 |
150 |
219 |
229 |
45 |
34 |
34 |
185 |
155 |
|
ZGFD5-Y220 |
0-1A |
0-0.5mA |
0.2、0.5 |
220 |
310 |
321 |
45 |
45 |
45 |
255 |
225 |
