●電流益滿范圍；AC0-100A.DC0-100A；
●輸出線要求：3m以內NH-BV2x1.0mm2；
●信號軸出方式：模抱量信號，兩線輸出：

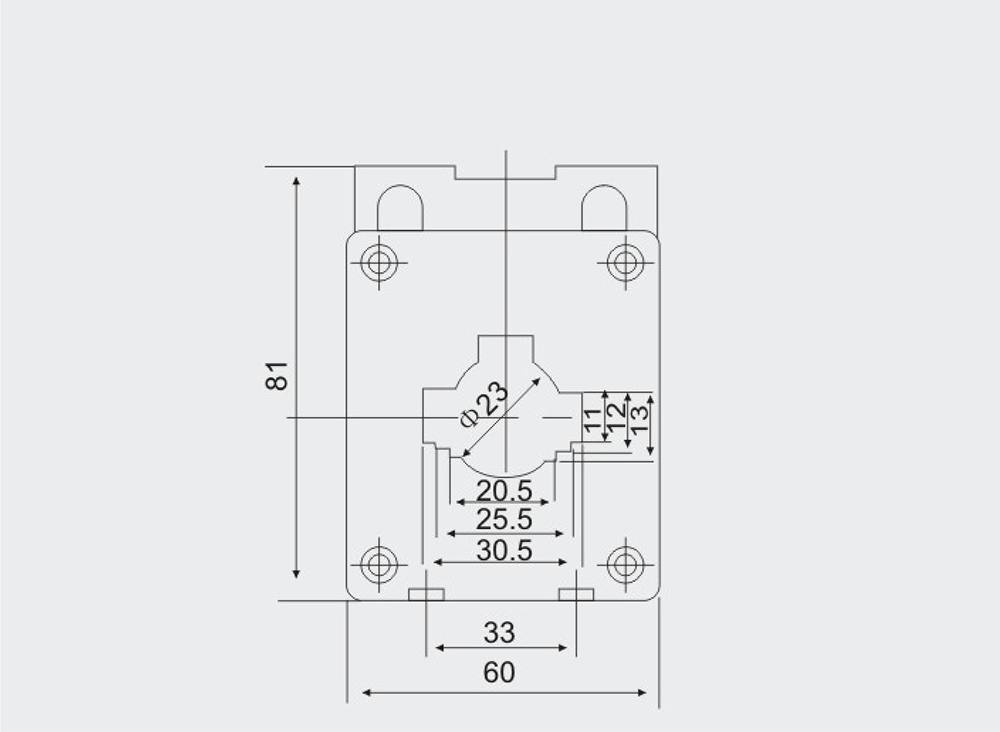

外形及安裝尺寸
（mm）
型號規格：
|
名稱 |
型號 |
規格 |
穿芯內徑 |
參考電流 |
外形尺寸mm（長X寬X高） |
|
電流探頭 |
ZG-TA |
100A |
Φ26 |
AC100A |
51×18×46 |
| ZG-TA |
400A |
Φ45 |
AC400A |
77×26×77 |
|
|
ZG-TA |
1000A |
Φ80 |
AC1000A |
118×26×118 |
|
|
ZG-TD |
100A |
Φ19 |
DC100A |
85×26×80 |
一、ZGFH系列防火門監控系統簡介
ZGFH系列防火門監控器系統是依據國家標準GB29364-2012《防火門監控器》及相關國家標準嚴格設計和制造。此系統具有高智能、多功能、高可靠性、適應性廣等特點。可廣泛應用于建筑、軍事、廠礦企業、航空航天、醫藥衛生、鐵路運輸?shù)刃袠I(yè)。系統采用集中供電方式。通過監控器給現場門磁開關、電動閉門器、電磁釋放器提供DC24V安全電壓，有效保證系統的穩定性、安全性。本系統已通過“國家消防電子產品質量監督檢驗中心”產品型式檢驗。
ZGFH系列消防門監控系統具有溫電雙控功能，系統主要由ZGFH消防門監控器、ZGFH-RE防火門監控區域分機、ZGMC防火門門磁開關、ZGBM防火門電動閉門器、ZGSF防火門電磁釋放器、系統監控專用軟件及系統總線等設備組成。
二、防火門監控系統設計的必要性
為了防止火災在建筑物中蔓延擴大，需要采取必要的防火分隔措施，防火門和防火卷簾等防火分隔物能在一定時間內滿足耐火穩定性、完整性和隔熱性要求，把建筑物的空間分隔成若干個防火分區，使每個防火分區一旦發生火災時，能夠在一定的時間內不至于向外蔓延擴大。以此來有效地控制火勢，為撲救火災創造良好的條件。雖然防火門、防護卷簾在建筑工程消防設計中被廣泛采用，但在消防實踐中因設計不合理、選型不當、安裝不規范，存在常開式防火門被常閉式代替，防火門被防護卷簾代替，特別是在一些高層建筑、大型公共聚集場所使用防火門時與場所的經營性質經常發生矛盾，以上諸多問題導致防火門不能有效的發揮作用。因此在新頒布的《火災自動報警系統設計規范》
GB50116-2013中做出對防火門進行有效監控的規定。
各類防火門處于故障狀態的火災案例屢見不解，各地消防部門在日常的防火檢查中發現各類防火門形同虛設的情況也比比皆是，無數經驗和教訓都證明，確保人員疏散并能給疏散人員創造足夠多的選生時間，重要的必要條件之一就是防火門能否起到作用，而防火門監控系統就是保證防火門24小時實時處于正常狀態的基礎。
三、防火門監控系統設計依據
●中華人民共和國國家標準GB50116-2013《火災自動報警系統設計規范》；
·中華人民共和國國家標準GB50016-2014《建筑設計防火規范》；
●中華人民共和國國家標準GB25506-2010《消防控制室通用技術要求》；
·中華人民共和國國家標準GB29364-2012《防火門監控器》；貫徹實施GB50116-2013《火災自動報警系統設計規范》和GB29364-2012《防火門監控器》等國家標準。推廣應用防火門監控系統，符合國發[2014146號《國務院關于加強和改進消防工作的意見》，以及公安部消防局“推進大城市制定更加嚴格的消防安全標準”，執行更加嚴格的消防安全標準的精神。它不僅為公安消防部門的執法監督和設計施工單位的實際應用提供了技術依據，更為率先實現有效降低防火門故障狀態發生率，保障人員安全疏散和減少火災損失起到積極作用。
四、防火門監控系統應用領域
●現代大體量建筑、公共集聚場所建筑和一類高層建筑；●電信樓、財貿金融樓、大型辦公室、展覽館、高級酒店：·商場、體育館、禮堂、影劇院、大型醫院、學校；●地鐵設施、火車站、汽車站、隧道、大型企業廠房等建筑；五、ZGFH系列防火門監控系統功能
自動檢測：實時監測系統內部、區域分機、系統終端執行構件的（供電、通訊）開路、短路及連接狀態。
智能控制：監控器收到常閉防火門非正常長時間打開時或收到系統線路出現開路、短路等故障信息時，自動發出聲光報警信號；監控器收到火警聯動信號時，防火門監控器控制常開防火門關閉；監控器收到火警聯動信號時，可通過執行機構釋放處于鎖止?fàn)顟B(tài)的防火門；監控器可在供電系統斷電時，自動切換至備用電源供電。
網絡通信：防火門控制器與計算機進行連接后，可進行聯動編程信息傳遞；防火門控制器與火災報警控制器連接后可接收報警信號；防火門控制器可配置標準的RS232/RS485接口與外部系統進行標準通信。
記錄查詢：防火門控制器可記錄最近發生的20萬條事件信息，包括系統自身報警（通信連接等故障信息）火災報警、聯動信息、復位操作以及事件發生地址、日期、時間、用戶可通過漢字液晶屏幕進行時間查詢。
